Features
-
Resonance frequency inspection and communication inspection (ID reading) can be performed without changing the IC card to be inspected.
-
It can also be used for resonance frequency inspection using the T8200UD.
Fig. 1 Wiring method (resonance characteristic inspection by transmission) * If communication inspection (ID reading) is not performed, the control terminal cable is not required.

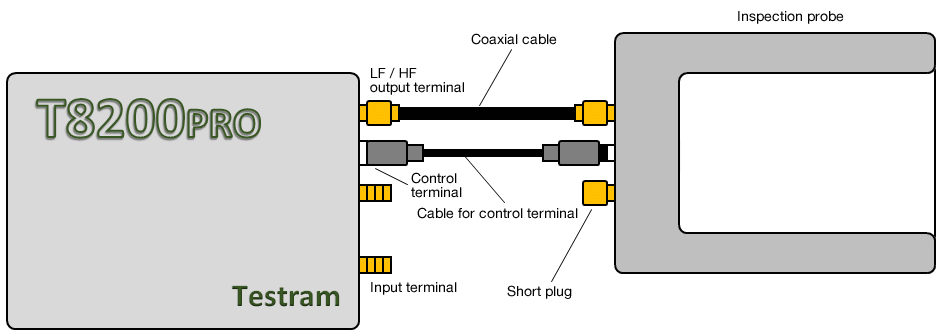

Fig. 2 Wiring method (resonance characteristic inspection by reflection) * If communication inspection (ID reading) is not performed, the control terminal cable is not required.
|
Specification
|
|
|
Inspection target
|
HF band (13.56MHz) ID-1 size non-contact IC card
|
|
External terminal
|
SMA x 2, φ3.5mm mini jack x 1
|
|
PCB antenna
|
72mm × 42mm, 1T, wire thickness 35um, wire width 0.5mm
|
|
Material
|
PCB antenna: FR4,
Housing: MC Nylon Antistatic Great |
|
Size
|
85mm（W）×110mm（D）×86mm（H）（Excluding protrusions）
|
注1）本器は検査対象の通信性能を評価することを目的とした機器ではありません。検査対象によっては、UIDが読み取れない場合があります。
注2）検査時間は、ご使用のPCや本器の検査設定内容、検査対象の特性等に依存します。
※デザイン・仕様は、予告なしに変更される場合があります。
